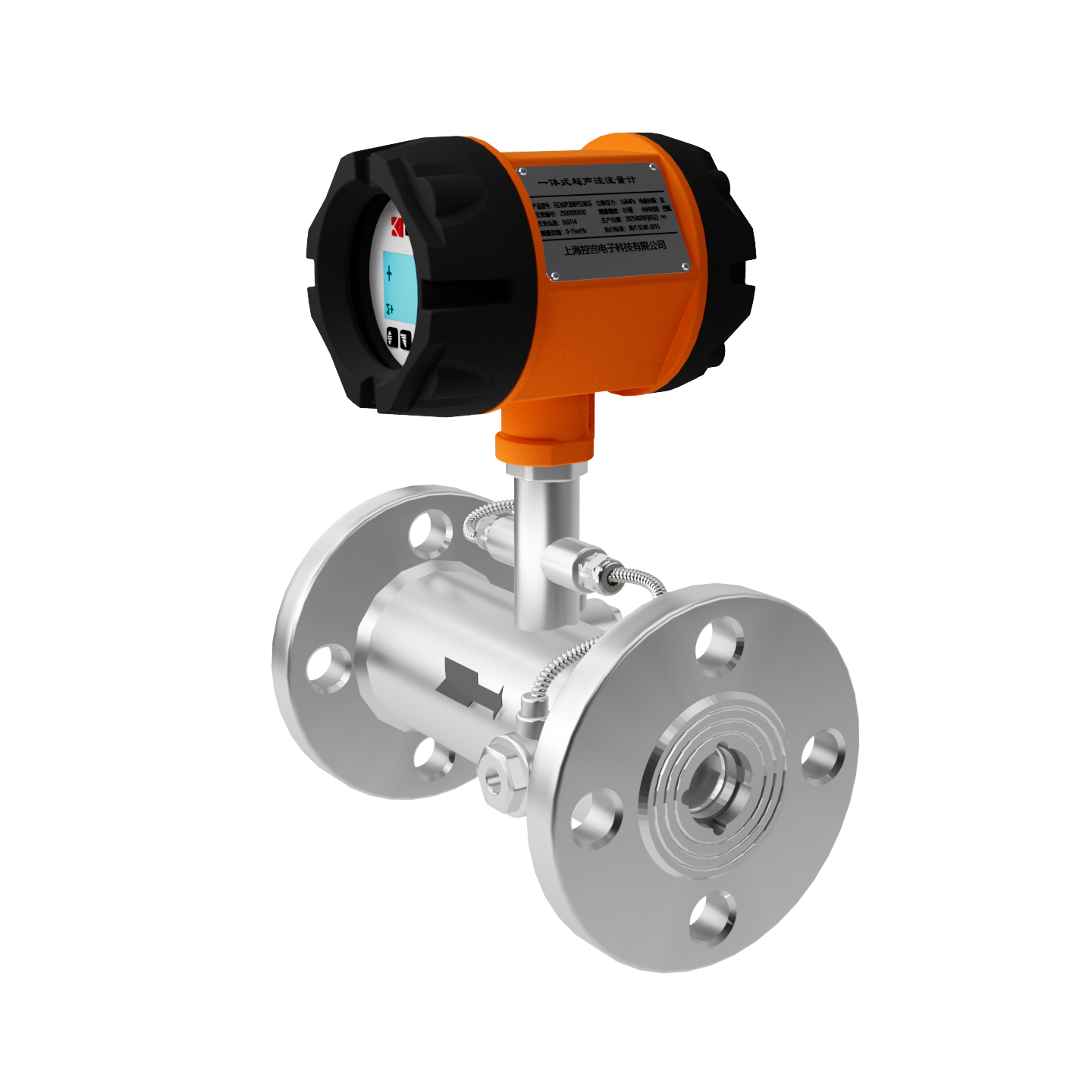

FC-60系列多声道气体超声波流量计的工作原理

FC-60系列多声道气体超声波流量计的工作原理是基于测量气体下游和上游超声波脉冲传播时间差的方法。与流量成正比的测量时间差被转换为气体体积流量。

FC-60系列多声道气体超声波流量计包括电声换能器（以下简称PEA）、测量部分和信号处理装置。

测量段可由FC-60系列多声道气体超声波流量计计本体组成，也可采用现有管道的一段（切入式设计）。信号处理装置产生提供给KMC-M单声道气体超声波流量计的变送器，并产生标准输出信号，在操作条件下传输气体流量和体积。

在带有内置计算器的版本中，信号处理设备还接收来自温度和压力传感器的电流信号，并计算标准条件下的流量、热值并将读数记录在日志中。

根据版本的不同，流量计可能包括流量准备装置：

• 直线段，包括安装温度和压力传感器的地方

• 一种消掉局部阻力影响的流量调节器

• 气体净化装置 - 推荐用于受污染的气体

• 消音器 - 在临界气体流量条件下运行的压力调节器之后安装流量计时推荐使用。

      流量计的工厂校准和验证可以通过将流量计中包含的所有组件包含到测量管线中来进行（特殊订单中精度更高的版本）。

 应用领域

带有内置流量计算机的流量计，配有温度和压力传感器，可以在标准条件下实施测量体积流量的方法。综合体的所有组件都在全范围的操作条件下运行（-50 .. + 50 °С，IP67）。

FC-60系列多声道气体超声波流量计与其他类型流量计相比的优势

与涡轮、微分和机械类流量计相比：

• 更宽的动态范围：从 1:100 到 1:400（4% 水平）

• 无流量阻碍：无压力损失和流量计部件损坏的可能性；

• 缺乏活动部件并需要对其进行维护

• 双向流量测量；

与科里奥利质量流量计相比

• 在低压和流量下测量；

• 处理受污染气体的能力。
